• 波紋管減壓閥Y44F 產品概述

Y44F波紋管式減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力減少，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，在入口壓力不斷變化的情況下，保持出口壓力在設定的范圍內，保護其后的生活生產器具。波紋管式減壓閥在管道中一般應當水平安裝。

• 波紋管減壓閥Y44F 主要技術參數

波紋管式減壓閥用于溫度在200℃以下的蒸汽、空氣、水無腐蝕性介質的管路上，使通過閥體的介質壓力保持恒定，以適應工作需要。波紋管減壓閥閥前入口壓力P1由1.0-0.1MPa，減壓閥后出口壓力P2為0.4-0.05MPa，閥前與閥后的壓力差不大于0.6MPa，也不應小于0.05MPa。

• 波紋管減壓閥Y44F 使用原理與結構說明

1、波紋管減壓閥閥前入口介質壓力從閥瓣和閥體密封圈開啟間隙進入體腔使介質壓力流滿波紋管的組合箱，波紋管和彈簧因受介質壓力的擠壓而壓縮，閥瓣隨著閥桿位移，閥瓣產生對閥體密封圈的關閉，將閥前介質截止，不作閥后介質壓力的補充。當閥后的介質壓力減少，波紋管減壓閥波紋管因受調節彈簧的徑項力，使波紋管疊紋變形，閥桿將閥瓣頂開。使介質通過閥體密封圈補充閥后壓力的減少。

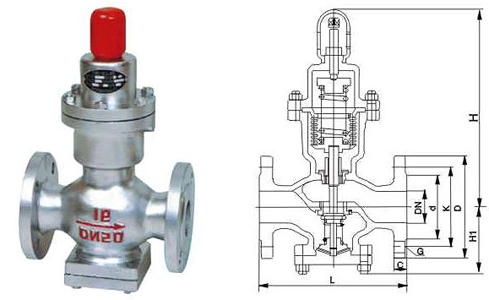

2、波紋管減壓閥本閥是由閥體、閥蓋、閥瓣、閥體密封圈、閥桿、波紋管、調節彈簧等零件組成，體腔入口組裝有閥瓣、閥體密封圈和輔彈簧，輔彈簧是保持閥瓣和閥體密封圈自動的密封，波紋管減壓閥出口體腔組裝彈性密封元件(波紋管)即使閥后介質壓力的泄漏和克服壓力不均勻度的補償。螺釘是調整彈簧負荷壓力減壓閥工作性能。

• 波紋管減壓閥Y44F 主要技術參數及性能指標

• 波紋管減壓閥Y44F 主要零件材料

• 波紋管減壓閥Y44F 流量系數

• 波紋管減壓閥Y44F 主要連接尺寸
