Z41H法蘭閘閥
Z41H法蘭閘閥

Z41H法蘭閘閥

Z41H法蘭閘閥閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不適合作調節和節流。

在線訂購
產品詳情

  • Z41H法蘭閘閥 產品說明

產品型號：Z41H

產品口徑：DN15-600mm

產品壓力：1.6-16MPa

產品材質：鑄鐵、鑄鋼、不銹鋼

驅動方式為手動、氣動、電動、齒輪傳動

結構形式：為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

適用溫度：-20℃-180℃

適用介質：水、氣、油


  • Z41H法蘭閘閥 產品優點

1．流體阻力小，密封面受介質的沖刷和侵蝕小。

2．開閉較省力。

3．介質流向不受限制，不擾流、不降低壓力。

4．形體簡單，結構長度短，制造工藝性好，適用范圍廣。閘閥的種類：按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥，楔式閘板式閘閥又可分為：單閘板式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。


  • Z41H法蘭閘閥 執行標準

設計規范

GB/T 12234

結構長度

GB/T 12221

連接法蘭

JB/T 79

試驗與檢驗

JB/T 9092

壓力/溫度

GB/T 9131

產品標識

GB/T 12220


  • Z41H法蘭閘閥 性能規范

型號
公稱壓力
(MPa)
實驗壓力
工作溫度(℃)
適用介質
強度水（MPa）
密封（水）空氣（MPa）
低壓密封空氣（MPa）
Z41H-16C
Z41W-16P(R)
1.6
2.4
1.8
0.6
≤425
硝酸類
Z41W-25P(R)
2.5
3.8
2.8
0.6
≤200
醋酸類
Z41W-40P(R)
4.0
6.0
4.4
0.6
≤200
硝酸類
Z41W-64P(R)
6.4
9.6
7.0
0.6
≤200
醋酸類


  • Z41H法蘭閘閥 主要零件材質

閥體/閥蓋

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02

WCB

零件名稱

ZGICr18Ni9Tit系列

ZG00Cr18Ni10系列

ZG1Cr18Ni12M02Ti系列

ZG00Cr17Ni14M02系列

WCB系列

閘板

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02

1Cr13

閥桿

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12M02Ti

00Cr17Ni14M02

1Cr13

填料

PTFE編織

PTFE編織

PTFE編織

PTFE編織

石墨

墊片

304L＋PTFE

304L＋PTFE

316＋PTFE

316L＋PTFE

石墨

壓蓋

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02系列

WCB

填料壓環

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12M02Ti

00Cr17Ni14M02

1Cr13

螺栓

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

35CrMoA

螺母

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

45

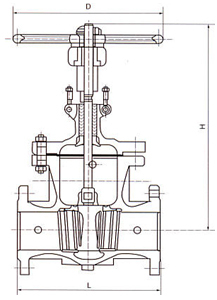

  • Z41H法蘭閘閥 外形尺寸

                                                                                                  Z41H法蘭閘閥(圖1)

  • 1.6MPa主要連接尺寸

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

mm

130

150

160

180

200

250

265

280

300

325

350

400

450

500

550

600

650

700

800

H

mm

175

180

210

210

350

358

373

435

500

614

674

818

1225

1415

1630

1780

2050

2181

2599

W

mm

180

180

200

200

200

240

240

280

320

360

360

400

450

500

500

600

720

720

720



  • 2.5MPa主要連接尺寸

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

mm

130

150

160

180

200

250

265

280

300

325

350

400

450

500

550

600

650

700

800

H

mm

175

180

210

210

350

358

373

435

500

614

674

818

1225

1415

1630

1780

2050

2181

2599

W

mm

180

180

200

200

200

240

240

280

320

360

360

400

450

500

500

600

720

720

720



  • 4.0MPa主要連接尺寸

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

mm

130

150

160

180

200

250

280

310

350

400

450

550

650

750

850

950

H

mm

175

180

210

210

350

358

373

435

500

614

674

818

1225

1415

1630

1780

W

mm

180

180

200

200

200

240

240

280

320

360

360

400

450

500

500

600
