BQ641F氣動保溫球閥
BQ641F氣動保溫球閥

BQ641F氣動保溫球閥

BQ641F氣動保溫球閥根據用戶需要夾套注入蒸汽、導熱油、冷卻水、冷氣等。

在線訂購
產品詳情

  • BQ641F氣動保溫球閥 產品說明

產品型號：BQ641F

公稱通徑：DN15-DN150

公稱壓力：1.6MPa-4.0MPa

適用溫度：-20℃-300℃

適用介質：水、油、氣等

閥體材質：碳鋼、不銹鋼


  • BQ641F氣動保溫球閥 設計標準

設計制造

GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351

結構長度

GB/T 12221-1989、ANSI B16.10；JIS B2002

連接法蘭

JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214

壓力試驗

JB/T 9092-1999、API 598


BQ641F氣動保溫球閥 技術參數

公稱通徑DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

額定流量系數KV

21

38

72

112

170

273

384

512

940

1452

2222

3589

公稱壓力(MPa)

PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB

閥體形式

法蘭式：分體式鑄造球閥；對夾式：整體式鑄造閥體

連接形式

法蘭式、對夾式

閥芯形式

"O"型球形閥芯

泄露量Q

按GB/T4213-92，小于額定KV0.01% (軟密封：零泄露)

可調范圍

250：1

350：1

配置執行機構

可配AT、AW系列單雙作用氣動執行器

控制方式

開關兩位控制、4-20mA模擬量控制


  • BQ641F氣動保溫球閥 零部件參數

零件名稱

材料名稱

閥體

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球體

2Cr13+氮化處理

304

316

316L

閥桿

2Cr13

304

316

316L

密封圈

聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨

適用介質

水、氣體、蒸汽、油品等

硝酸等腐蝕性介質

醋酸等腐蝕介質

尿素等腐蝕性介質


  • BQ641F氣動保溫球閥 外形尺寸

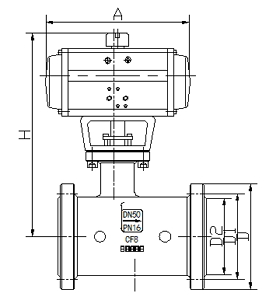

BQ641F氣動保溫球閥(圖1)

DNdLL1L2L3HH1DD1D2fGN-Md
151532141/15971/83150177/2081595654621/2"4-M12
202038.5141/15971/83160182/21320105755621/2"4-M12
252545141/21171/95190187/23020115856521/2"4-M12
322955159/21195/107230231/261301501108431/2"4-M16
403862211/24895/107230231/261301501108431/2"4-M16
504672248/269107/123250258/293301651259931/2"4-M16
656295248/315107/141270273/2984518514511831/2"4-M16
8076120269/345123/152300303/3255020016013231/2"8-M16
10092145345/409152/172340333/3907022018015631"8-M16
125110200409/438172/187360380/4688025021018431"8-M16
150145225438/550187/215420432/5209528524021131"4-M20
