氣動兩片式螺紋球閥
氣動兩片式螺紋球閥

氣動兩片式螺紋球閥

氣動兩片式螺紋球閥是由氣動執行器、兩片式內螺紋球閥組成。

在線訂購
產品詳情

  • 氣動兩片式螺紋球閥 產品說明

產品型號：Q611F

公稱通徑：DN15~DN100

連接方式：內螺紋

適用壓力：PN16

適用介質：    水、氣、油等

閥體材質：鑄鋼、不銹鋼304、不銹鋼316


  • 氣動兩片式螺紋球閥 設計標準

設計制造

GBT/12238

結構長度

Gb12221

壓力溫度

GB/T13927

試驗檢驗

GB13927


  • 氣動兩片式螺紋球閥 性能參數

公稱通徑 DN(mm)

6-100

公稱壓力 PN(MPa)

1.6

公稱壓力 PS(MPa)

強度試驗

2.4

密封試驗

1.8

材料 材料代號

C

P

R

主要零件

閥體

WCB

CF8 304

CF8M 316

球體

WCB

CF8 304

CF8M 316i

閥桿

2Cr13

0Cr18Ni9Ti

0Cr17NiMo2

密封圈

增強聚四氟乙烯 對位聚苯

填料

聚四氟乙烯 柔性石墨

適用工況

適用介質

水、蒸汽、油品

硝酸類

醋酸類

適用溫度

-28 ℃ -300 ℃

氣動裝置

型號

OBD 系列

氣源壓力

0.4-0.7MPa


  • 氣動兩片式螺紋球閥 外形尺寸

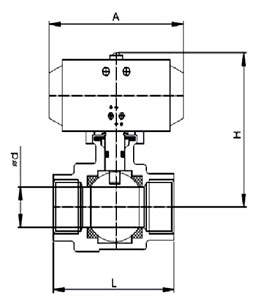

                                                                                              氣動兩片式螺紋球閥(圖1)

DN

15

20

25

32

40

50

65

80

100

L

75

80

90

110

120

140

185

205

240

H

133

149

162

180

228

244

275

297

344

W

140.5

140.5

140.5

158.5

210.5

247.5

268.5

315

345
